今天，随着首批英特尔13代酷睿处理器正式开售，与之配套的700系主板也同步上市。作为国内老牌板卡大厂，七彩虹首批推出了CVN系列Z790主板，定位高性价比的旗舰款，现在我们就来看看这款七彩虹CVN Z790D5 GAMING FROZEN主板搭配新一代酷睿平台会有怎样的表现。
01/ 主板介绍
外观设计
七彩虹CVN 700系的ATX主板有了全新的中文名称--巡洋舰，此次上手的CVN Z790D5 GAMING FROZEN延续了银白色的主题风格。
在原有基础上，新主板将护甲片上的CVN传统的军舰舷号丝印进化为未来感十足的炫光太空舷号丝印。
PCB和M.2护甲片上也引入了更多的太空元素，比如太空外骨骼合金丝印。
Z790芯片组
Z790芯片组的主要升级点在于，将其中8条PCIe 3.0总线升级到4.0速率，也就是总共能提供20条PCIe 4.0通道，这一变化使得PCH能为主板提供额外3条PCIe 4.0 x4满速M.2硬盘位的同时，让第二条不直连CPU的PCIe接口也可以运行在PCIe4.0速率上。另外，Z790对20G USB 3接口最大数量的支持从4个增加到了5个。
主板规格
板载接口
CVN Z790D5 GAMING FROZEN主板沿用了LGA 1700的CPU插槽，兼容12代及13代酷睿平台，左上方为8+4pin的供电接口。
CVN Z790D5 GAMING FROZEN 有4根DDR5内存插槽，相比Z690在线路进行了全面的优化，支持双通道XMP 6400MHz频率。据悉本块主板在七彩虹超频实验室中，在非极限液氮超频的环境下，跑到了手动超频至7800MHz的成绩。
七彩虹为CVN Z790D5 GAMING FROZEN主板配置了四条PCIe 4.0 x4 M.2插槽，其中第 一条PCIe 4.0 x4 M.2插槽与CPU直连，第四条PCIe 4.0 x4 M.2插槽兼容SATA及Intel Optane SSD。这四个M.2接口均有散热片覆盖，以确保固态硬盘稳定运行。
CVN Z790D5 GAMING FROZEN主板还提供了四条PCIe插槽。两条全长的插槽都加了金属外壳保护，第 一条直连CPU支持PCIe5.0 x16速率，第二条则支持PCIe4.0 x4速率，另外还有两条为PCIe3.0 x1速率。
右下角为6个SATA硬盘接口，6Gbps速率。
后置接口
CVN Z790D5 GAMING FROZEN采用一体式的I/O挡板设计，装机更加方便。后置了一个DP接口、一个HDMI接口、四个USB 3.2 Gen2接口、一个USB 3.2 Gen2x2 Type-C接口、两个USB 2.0接口、一对Wi-Fi/Bluetooth天线接口、一个BIOS更新按钮按钮、一个2.5G网卡接口、以及一组六孔音频接口。
有线网卡为瑞昱的RTL8125GB，支持2.5G速率；无线网卡是英特尔AX201，支持WiFi6和蓝牙5.1。
供电散热
CVN Z790D5 GAMING FROZEN主板采用了16+1+1相的DrMos供电，单颗最 高输出电流55A，多路联合输出可以确保13代酷睿处理器的供电稳定。
供电模组采用了F.C.C铁素体电感，增强本身性能的同时降低电感线圈对其它元件的干扰；8脚低电阻式MOS，可以提供更高的转换效率；10K黑金固态电容提供稳定的滤波能力。
为了应对新一代高端平台的散热需求，七彩虹在CVN Z790D5 GAMING FROZEN上采用了全新的寒霜冷凝散热护甲，覆盖了主板相当大部分面积，装甲下方的全覆盖式冷凝贴，使用高导热硅胶片，为供电、存储、芯片组等高热量区域有效增强热传递。
灯光控制
主板背面的CVN LOGO处有3颗5V ARGB灯珠，可通过iGame Center软件控制主板灯效。
CVN Z790D5 GAMING FROZEN主板提供了丰富的灯光控制功能，板载2组5V 3Pin ARGB插针和2组12V 4Pin RGB插针，能够与支持iGame Center的硬件支持灯光整合同步。
新版iGame Center灯效控制：
02/ BIOS及软件
CVN Z790D5 GAMING FROZEN的BIOS主界面上有整个系统状态的监控信息，包括CPU温度、电压，主板温度和内存电压、DRAM和SATA信息等。界面的右侧还可以看到对当前风扇转速的监控，另外还配有一个智能超频功能，可以一键调节当前平台的工作状态。
主板的BIOS在基本功能方面还是比较全面的，在超频选项中可以对CPU和内存进行超频的相关设定，在高级模式的选项里，则对主板各项功能特性的设定，并具备BIOS页面 内更新BIOS的功能。。
对显卡性能比较重要的Resizable BAR功能，在高级模式下的芯片组-PCH-IO配置子菜单里面，默认是开启状态。这项功能使CPU可以直接调用显卡显存，避免资源浪费，进一步提升游戏性能。
与此同时，配套软件iGame Center也进行了升级，新版软件对视觉UI进行了全面的焕新，显示更加直观，功能更丰富。
还支持游戏内实时的性能监控，提供了多种主题样式可选。
游戏结束后还会生成游戏日志，展示全局帧率曲线，方便玩家分析性能情况。
03/ XMP与内存超频
本次测试平台使用的是13代酷睿i5-13600K处理器，搭配XMP 6400MHz的DDR5高频内存，采用双塔式风冷散热。
XMP内存一键超频方便稳定，适合新手。在未开启XMP的状态下，DDR5内存会默认运行在4800MHz，此时的读写速率在70GB/s左右，而延迟也高达88ns。在开启XMP后，内存频率提升到6400MHz，时序也自动进行了优化，达到90GB/s左右的读写，延迟也降低至68.9ns。
对于有经验的用户，可以用CVN Z790D5 GAMING FROZEN主板进行内存手动超频。笔者在C40时序、1.45V的VDD电压下将频率提升至7000MHz，此时内存的读取速率达到了103GB/s，延迟也进一步降低到59.7ns。这一成绩相比DDR4内存，在带宽翻倍的情况下延迟表现也比较接近了。
不过更高效的超频并不止追求极限的高频率，适当将频率降低至6800MHz，时序调整为C30，可以在带宽牺牲不大的情况下达到更低的延迟表现。
总的来看，优化内存布线后的CVN Z790D5 GAMING FROZEN主板，的确拥有不错XMP支持能力和手动超频能力。
04/ CPU超频与散热
首先用默认频率进行CPU-Z跑分，i5-13600K单核819分、多核9842分，这一成绩已经高出的i7-12700K，也比较接近i9-12900K的水平，提升非常符合预期。

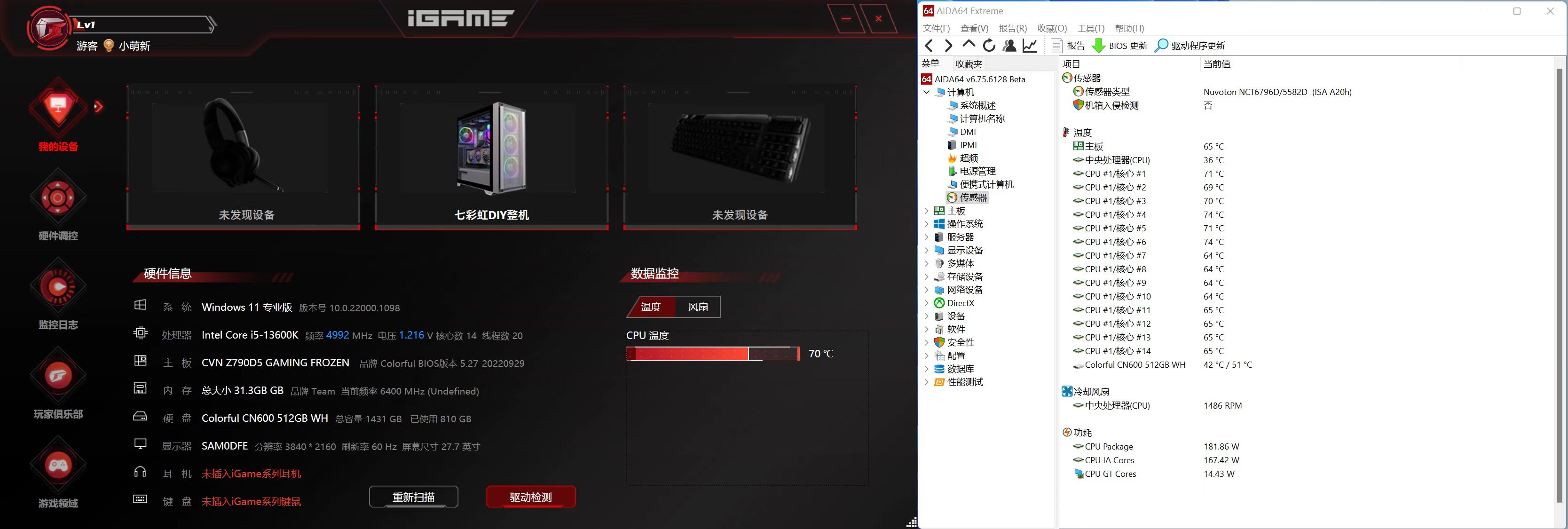

使用默认设置进行AIDA64进行FPU烤机，可以看到i5-13600K大核跑到5GHz的功耗已经达到了220W，双塔散热压这颗i5都有些吃力了，此时iGame Center软件显示自动电压为1.376V，应该是偏高的。
手动在BIOS里开启超频功能，并将电压调节为-0.01V自适应，再次运行烤机。可以看到，此时的电压已经降至1.216V，频率能稳定在功耗也降到180W左右，温度表现也好了很多。

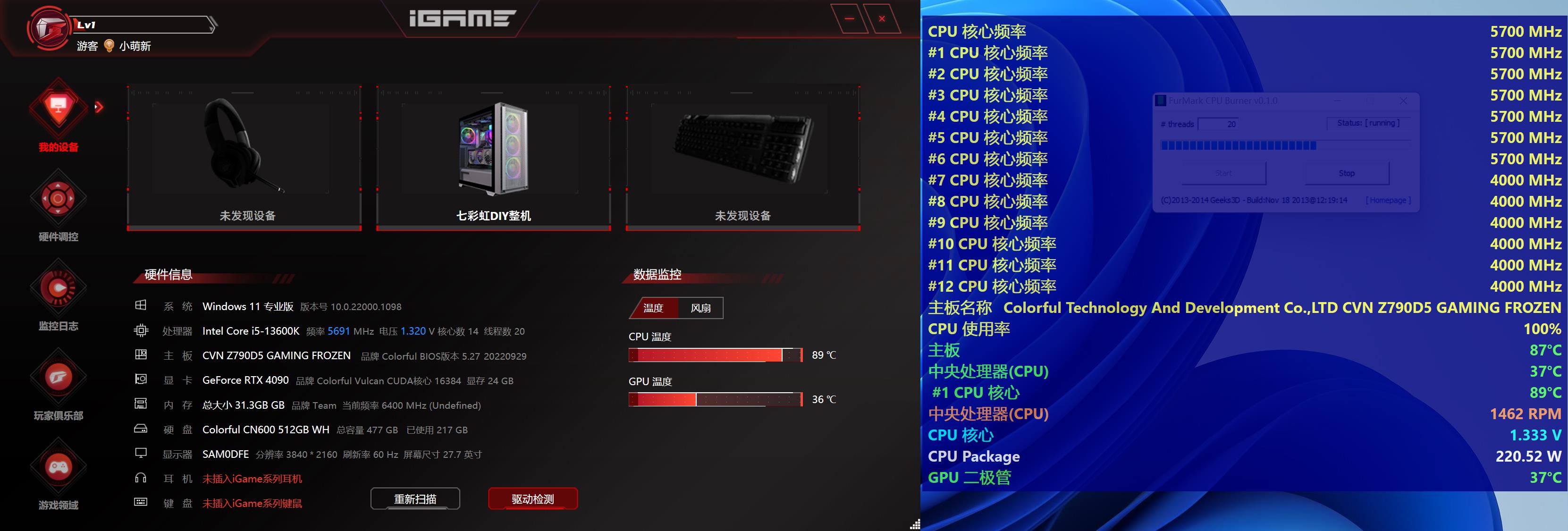

随后，我们对这颗CPU进行超频。最终在1.32V电压下，i5-13600K以5.7GHz的高频率稳定过测，此时功耗220W，CPU温度89°C，此时主板MOS传感器温度也只有87°C，表现稳定。要知道12代跑到5.2GHz都有些吃力，而13600K却能轻松提高0.7GHz的频率，表现算是相当可观了。
大幅超频后的成绩也十分亮眼，单核917分已经超越i9-12900K，多核10865分与12900K也只有毫厘之差。看来英特尔声称在13代酷睿上对Intel 7工艺的改进并非虚言，如果你买的是13代酷睿的带K不锁倍频版本，上Z系的主板进行超频，还是非常有价值的。
最后我们通过增加电压方式，将i5-13600K的烤机功耗提升到了250W，FPU测试30分钟后主板的MOS温度96°C，接近了100°C的温度墙，可以看出这张主板的极限供电能力就在250W左右。这一表现完全可以胜任13代酷睿i5的大幅超频，以及i7、i9的默认睿频频使用或降压小幅超频操作。
05/ 总结
英特尔CPU在每一代工艺的末期总能为玩家们带来超频潜力上的惊喜，这次也没有例外，使用改良版Intel 7工艺的13代酷睿-K版处理器向我们展现了强大的超频能力，这无疑令Z系列主板的超频能力有了更高的价值。
作为首批旗舰Z790主板之一，七彩虹CVN Z790D5 GAMING FROZEN主板拥有强悍的供电、散热能力和DDR5内存频率支持，能够充分发挥出新平台的性能，同时丰富的灯光接口控制，以及颇具个性的银白风格设计，也给拒绝单调外观的玩家带来了不错的选择。
